NCビームワーカー・ユニットワーカー
山形鋼及び溝形鋼の孔空け切断を同時に行い加工します。
加えて、TAKEDAのユニットワーカーを導入しました。
山形鋼及び溝形鋼の孔空け切断を同時に行い、同時に4種類の径の孔空けが可能となり、更に早く加工します。
製品紹介
山形鋼：ブラケット
各種補強材料
設備能力

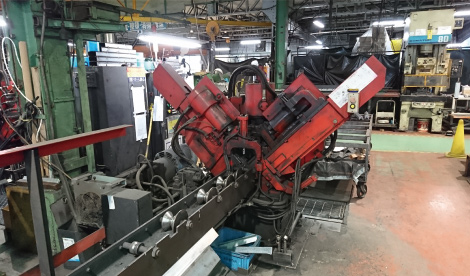

NCビームワーカー
| 加 工 内 容 | 可 能 サ イ ズ |
|---|---|
| パンチ穴あけ | min.Φ6×3t～max.Φ25×12t |
| アングル加工 | L40×40×3t～L150×150×12t |
| フラットバー | FB38×3～FB150×12 |
| チャンネル | 75×40×5×7t～100×50×5×7. 5t |
| Cチャンネル | 60×30×10×1. 6～150×75×25×3. 2 (但し120×60×25&70×40×25は、不可) |
| 軽量チャンネル | 50×25×10×2. 3～150×75×4. 5 |
仕様 12mm x 8000mm

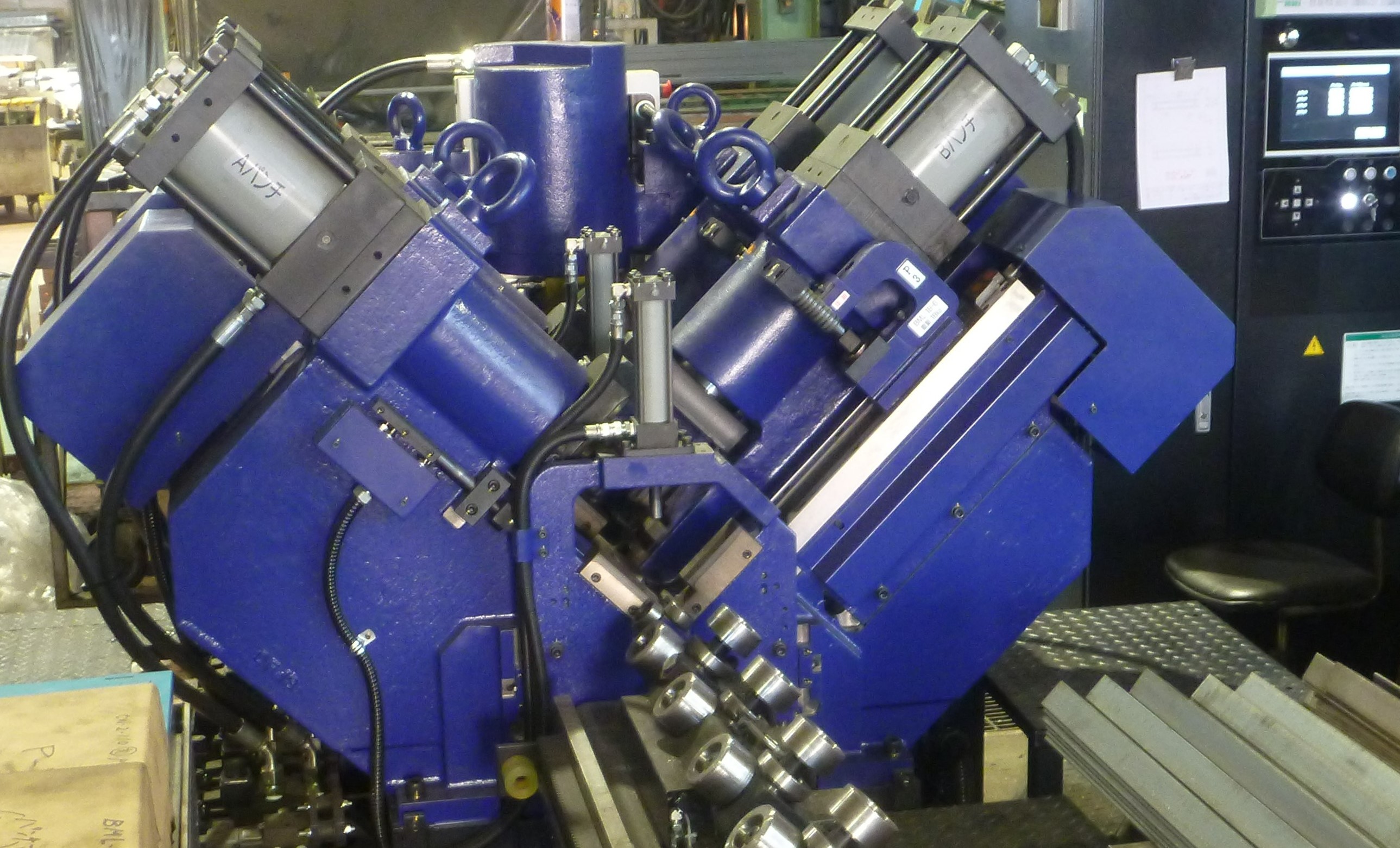

NCユニットワーカー
| 加 工 内 容 | 種 類 | 可 能 サ イ ズ |
|---|---|---|
| パンチ穴あけ(mm) | Φ5×3t～Φ25×12t | |
| 切断<シングルカット>(mm) | アングル | L30×30×3～L100×100×7 |
| フラットバー | 32×3t～100×9 | |
| チャンネル | [75×40×5×7～[125×65×6×8 | |
| Cチャンネル | C60×30×10×2.3(1.6)～C150×75×25×4.5～3.2 | |
| 切断<ダブルカット>(mm) | アングル | L40×40×3～L150×150×12 |
| フラットバー | 32×3～150×12 | |
| 自動運転可能鋼材長(m) | 8.0～0.55 | |
金属加工に関わるご質問、ご相談は 製造部 TEL048-252-4668 までご連絡ください。
